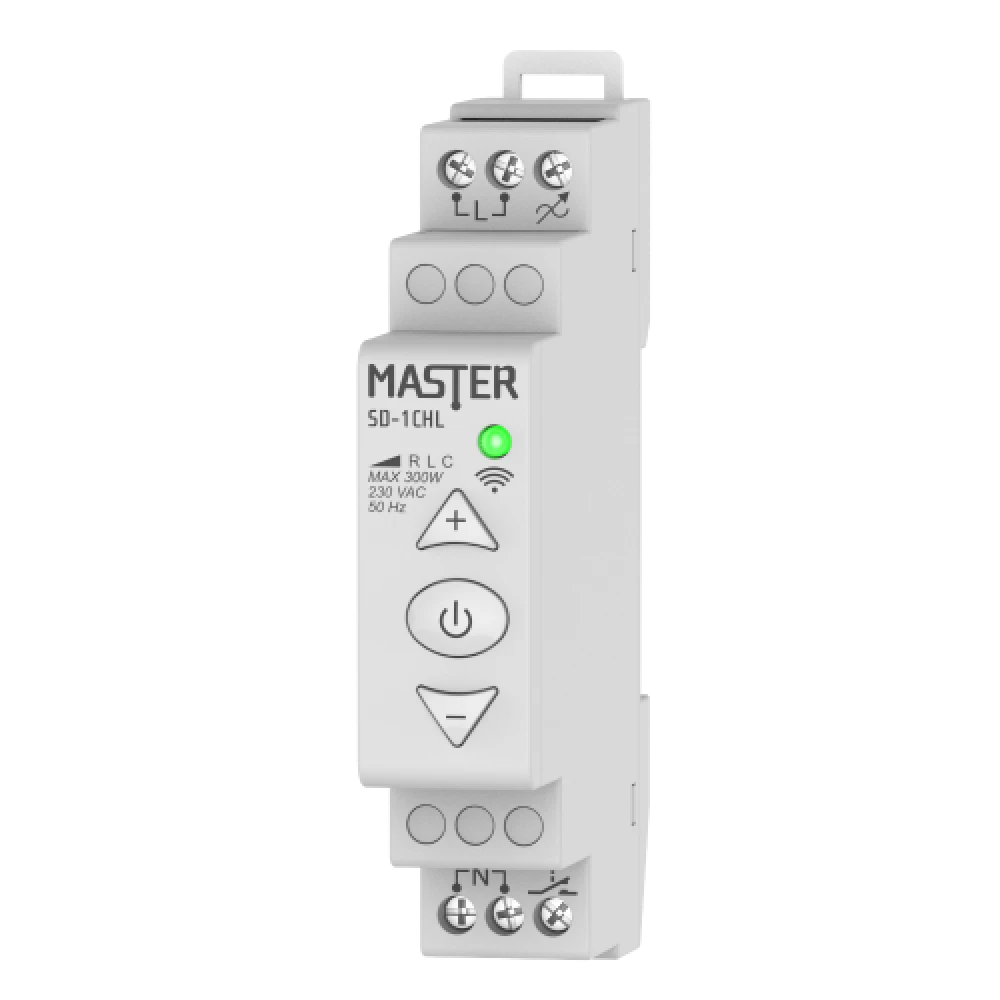

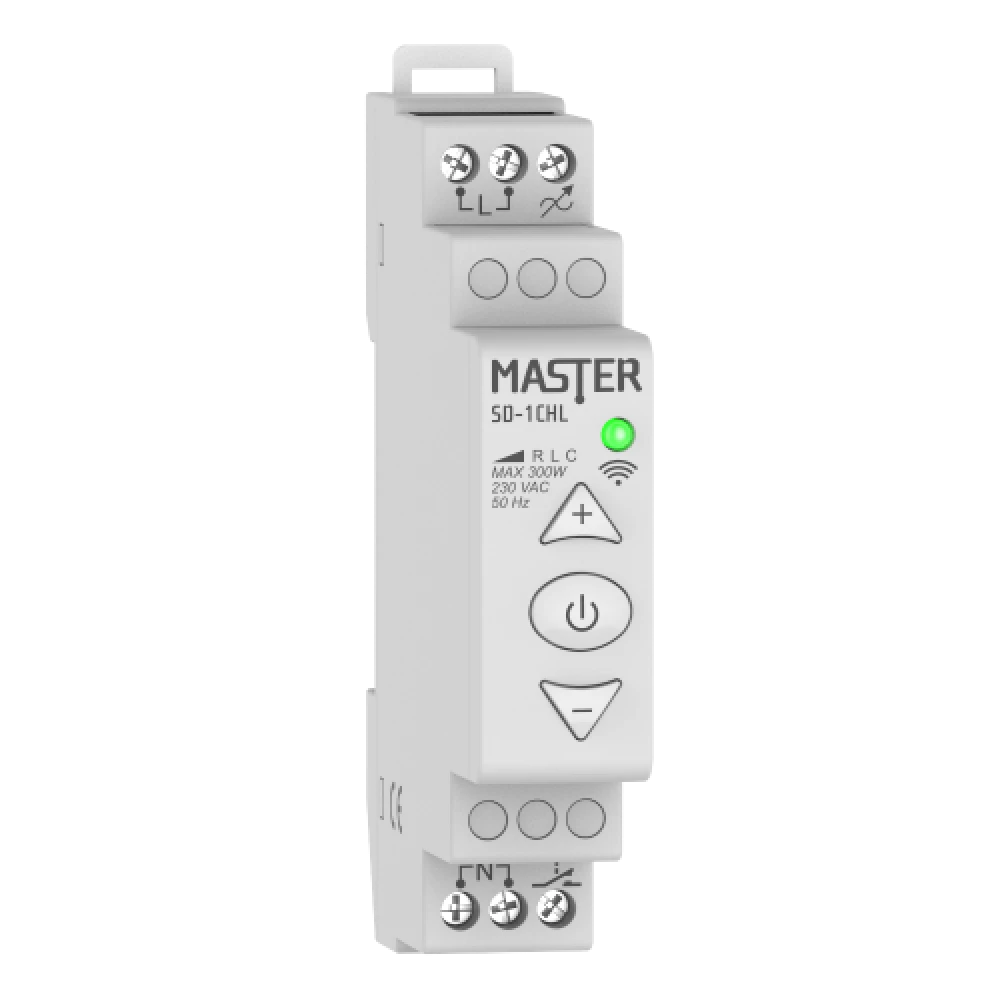

Dimmer Ράγας 1 Καναλιού 230V ac/ 300W LED Wi-fi MASTER

DIMMER ΡΑΓΑΣ 1 ΚΑΝΑΛΙΟΥ

SD-1CHL


Ρυθμίστε την ένταση του LED φωτισμού εύκολα και γρήγορα με το Dimmer ράγας 1 καναλιού SD-1CHL τοπικά από τον ηλεκτρολογικό σας πίνακα είτε μέσω ενός επίτοιχου  μπουτόν ή περισσοτέρων. Αποκτήστε απομακρυσμένα τον πλήρη έλεγχο και διαχείριση με tablet, smartphone ή PC μέσω της εφαρμογής MASTER SMΑRT HOME.

Χειρισμός:

Μπουτόν 1: (ON/OFF) χρησιμοποιείται για την ενεργοποίηση και απενεργοποίηση.
Μπουτόν 2 & 3: (UP & DOWN) Χρησιμοποιούνται για την ρύθμιση της έντασης και συνεπώς της κατανάλωσης του φορτίου στο επιθυμητό σημείο του χειριστή από 1% έως 100%.
Απομακρυσμένα από ένα ή περισσότερα παράλληλα συνδεδεμένα μπουτόν (ON/OFF με στιγμιαία πίεση του μπουτόν και αυξομείωση του φωτισμού- dimming με παρατεταμένη πίεση).
Μέσω Wi-Fi ή δεδομένων: Από την εφαρμογή MASTER Smart Home.

Επιλογή λειτουργίας : Η εναλλαγή από Leading Edge σε Trailing Edge και αντιστρόφως επιτυγχάνεται μέσω εφαρμογής MASTER Smart Home.

Ρύθμιση κατώτατου ορίου : Το SD-1CHL μας δίνει τη δυνατότητα να προ-ρυθμίσουμε το ελάχιστο σημείο φωτεινότητας των λαμπτήρων Dimmable Led εάν αυτό απαιτείται. Η συγκεκριμένη διαδικασία επιτυγχάνεται μέσω της εφαρμογής MASTER Smart Home.

Σύνδεση στο δίκτυο: Tο SD – 1CHL συνδέεται στο δίκτυο ακολουθώντας την εξής διαδικασία:

Πατάμε το on-off button σε σύντομο χρονικό διάστημα 10 φορές.
Από τις ρυθμίσεις της εφαρμογής επιλέγουμε ‘’Συντονισμός’’.
Συμπληρώνουμε όνομα δικτύου - κωδικό και πατάμε Start
Αυτόματα το SD-1CHL λαμβάνει τα απαραίτητα στοιχεία για την σύνδεση του στο ασύρματο δίκτυο του χώρου.

ΡΥΘΜΙΣΤΗΣ ΦΩΤΙΣΜΟΥ: Ψηφιακός(IGBT) - LED

ΛΕΙΤΟΥΡΓΙΑ : Soft Start
ΤΑΣΗ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ : 180 – 230V AC
ΣΥΧΝΟΤΗΤΑ ΔΙΚΤΥΟΥ : 50Hz
ΙΣΧΥΣ ΕΛΕΓΧΟΥ : 300 Watt
ΚΑΤΑΝΑΛΩΣΗ ΧΩΡΙΣ ΦΟΡΤΙΟ: 0,6 Watt

ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΛΕΙΤΟΥΡΓΙΑΣ: -20°C έως +50°C
ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΑΠΟΘΗΚΕΥΣΗΣ: -20°C έως +60°C

ΑΚΡΟΔΕΚΤΕΣ ΑΓΩΓΩΝ: Μονόκλωνο - Πολύκλωνο ∅0.5 mm έως ∅3.5 mm
ΣΤΕΡΕΩΣΗ: Κούμπωμα σε ράγα 35x7,5mm (DIN 45277)

ΕΠΙΛΟΓΗ ΛΕΙΤΟΥΡΓΙΑΣ: Leading Edge – Trailing Edge (μέσω εφαρμογής MASTER Smart Home).
ΑΣΦΑΛΕΙΑ: Ηλεκτρονική (προστασία από υπέρταση και υπερθέρμανση με αυτόματη επαναφορά σε κατάσταση λειτουργίας).

ΦΟΡΤΙΑ ΕΛΕΓΧΟΥ:

Edison – Filament  LED
Λαμπτήρες LED (dimmable)
Λαμπτήρες CFL (dimmable)
Λαμπτήρες αλογόνου – ωμικούς
Επαγωγικούς μετασχηματιστές
Ηλεκτρονικούς μετασχηματιστές
Ηλεκτρικοί κινητήρες μονοφασικοί
Universal (όλα τα φορτία)
Ασύγχρονοι (φορτίο με ροπή ισχυρά εξαρτώμενη από τις στροφές), όπως ανεμιστήρες, εξαερισμούς κ.α.

Οδηγίες Εγκατάστασης

Για την αποφυγή οποιουδήποτε ατυχήματος, η εγκατάσταση πρέπει να γίνεται από εξειδικευμένο προσωπικό. Εσφαλμένη εγκατάσταση και χρήση μπορεί να προκαλέσει ηλεκτροπληξία ή πυρκαγιά.
Εγκαταστήστε το προϊόν σύμφωνα με το ηλεκτρολογικό σχέδιο εγκατάστασης.
Μη συνδυάζετε φορτία τύπου C και L στο ίδιο προϊόν. Ειδικά για λάμπες τύπου LED συστήνεται η χρήση ίδιων λαμπτήρων σε όλο το κύκλωμα.


Οδηγίες Ασφαλούς Λειτουργίας

Στην περίπτωση υπερθέρμανσης ή υπερφόρτισης, το διαθέσιμο φορτίο μειώνεται αυτομάτως.
Με σκοπό την αποφυγή αυτής της κατάστασης:

Μεταβείτε από Leading Edge (προ-ρύθμιση) σε Trailing Edge όπως αναφέρεται στην Επιλογή Λειτουργίας.
Μειώστε τον αριθμό συνδεδεμένων φορτίων στην έξοδο του προϊόντος.
