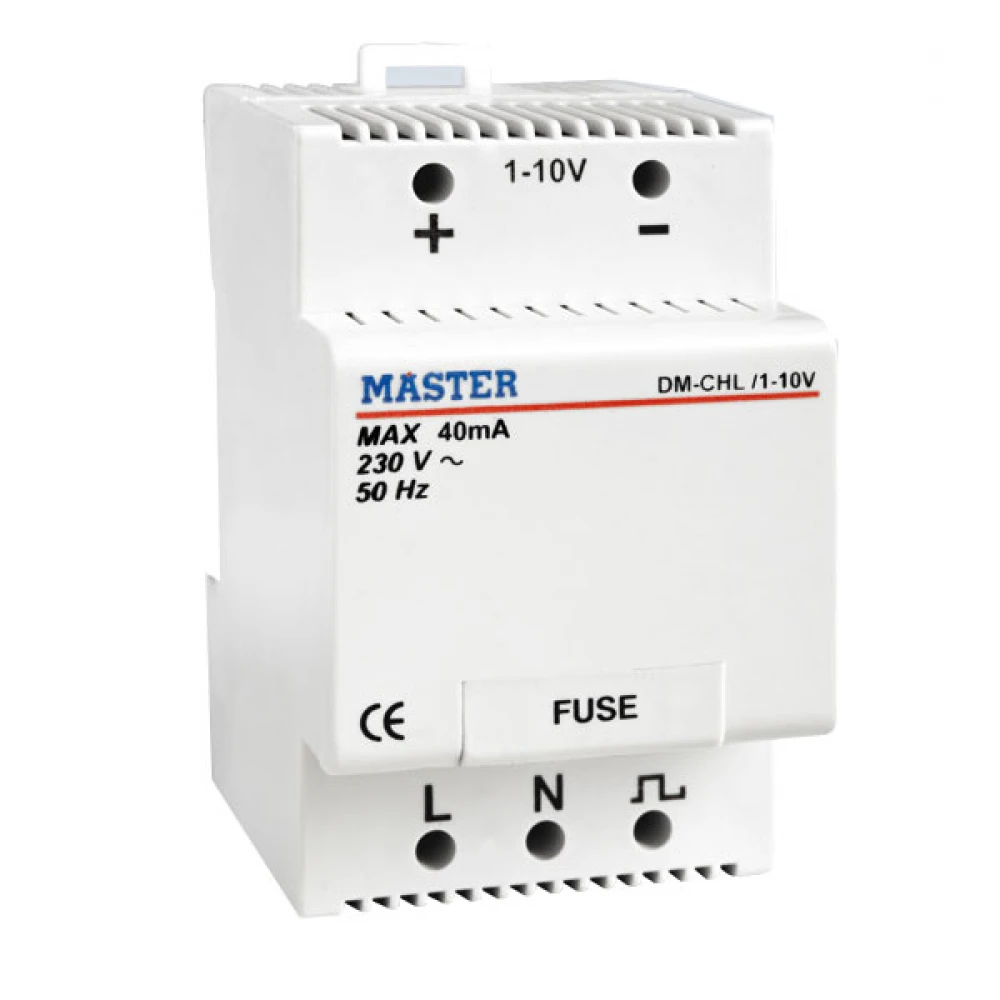

MASTER DM-CHL/1-10V Τελική μονάδα εξόδου 1-10V

Η MASTER Electric & Electronic μετά από μακροχρόνια έρευνα της αγοράς στον τομέα διαχείρισης και ρύθμισης έντασης του φωτισμού βλέποντας πως οι απαιτήσεις των επαγγελματικών χώρων αυξάνονται συνεχώς, κατέβαλε μια συντονισμένη προσπάθεια για την μελέτη, έρευνα και κατασκευή ενός πρωτοποριακού, αξιόπιστου και έξυπνου ψηφιακού συστήματος.

Χρησιμοποιώντας την τελευταία λέξη της τεχνολογίας, δημιούργησε το ολοκληρωμένο σύστημα πλήρους ελέγχου φωτισμού και εξαερισμού επαγγελματικών χώρων MULTIDIMMER 8 CHANNEL.

Το σύστημα κατασκευάσθηκε για να καλύψει τις ανάγκες επαγγελματικών χώρων στους βασικούς τομείς φωτισμού και εξαερισμού, δίνοντας έξυπνες λύσεις στον χειρισμό, στην ένδειξη, στην αξιόπιστη και γρήγορη ηλεκτρολογική εγκατάσταση και το βασικότερο όλων στην πραγματική οικονομία κατανάλωσης ρεύματος.

Η τοποθέτηση του συστήματος δίνει στο χρήστη τη δυνατότητα για τον πλήρη έλεγχο διαφορετικών χώρων μιας εγκατάστασης από ένα ή περισσότερα σημεία ελέγχου. To MULTIDIMMER 8 Channel μπορεί να ελέγξει μέχρι 8 διαφορετικά τμήματα φωτισμού ή εξαερισμού ανάλογα με τις απαιτήσεις του χώρου (π.χ. φώτα οροφής, διαδρόμου, απλίκες, κήπου, πισίνας, εξαερισμός, κ.λ.π.). Αυτό γίνεται τοποθετώντας μια κεντρική μονάδα στον ηλεκτρικό πίνακα και τον ανάλογο αριθμό σε τελικές μονάδες ισχύος.

Για κάθε τμήμα μπορούμε να συνδέσουμε έως και 4 τελικές μονάδες του 1 kW ανά κανάλι. Ο αριθμός των τελικών μονάδων ισχύος δεν πρέπει να υπερβαίνει τα 24 τεμάχια συνολικά. Δηλαδή συνολικά μπορούμε να ελέγξουμε 24 kW max.

Για την ομαλή κατανομή των ηλεκτρικών φορτίων ανά φάση οι τελικές μονάδες ισχύος σας παρέχουν τη δυνατότητα να τις τροφοδοτήσετε από τις τρεις διαφορετικές φάσεις (R.S.T.). Το σύστημα θα τις αναγνωρίσει αυτόματα και θα είναι έτοιμο για χρήση.

Παρατηρήσεις:

• Η κεντρική μονάδα ελέγχου DM-8CHL και οι τελικές μονάδες ισχύος DM-CHL πρέπει να τοποθετούνται στον ίδιο πίνακα.

• Για την ηλεκτρολογική σύνδεση και επικοινωνία της κεντρικής μονάδας ελέγχου DM-8CHL με τις τελικές μονάδες ισχύος DM-CHL δεν απαιτείται ειδικό καλώδιο.

• ΡΥΘΜΙΣΤΗΣ ΦΩΤΙΣΜΟΥ (dimmer): Ηλεκτρονικός 1- 10V
  ΛΕΙΤΟΥΡΓΙΑ: Soft Start
  ΤΑΣΗ ΑΣΦΑΛΟΥΣ ΛΕΙΤΟΥΡΓΙΑΣ: 180 – 230V AC
  ΣΥΧΝΟΤΗΤΑ ΔΙΚΤΥΟΥ: 50Hz
  ΕΞΟΔΟΣ: Σήμα εξόδου 1 – 10V / 50mA

  ΦΟΡΤΙΑ ΕΛΕΓΧΟΥ:



• Drivers
• Controllers  (Ηλεκτρονικά ballasts με προτώκολλο επικοινωνίας 1 – 10V)

•

  ΑΣΦΑΛΕΙΑ: 6,3Α Για προστασία από βραχυκύκλωμα

  ΘΕΡΜΟΚΡΑΣΙΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ: -20°C έως +50°C.

  ΣΤΕΡΕΩΣΗ: Επιτοίχια.



  ΟΔΗΓΙΕΣ ΕΥΡΩΠΑΪΚΗΣ ΚΟΙΝΟΤΗΤΑΣ:
  Το προϊόν συμμορφώνεται με τις υποχρεωτικές οδηγίες,
  2014/55/EK περί χαμηλής τάσης.
  2014/30 ΕΚ περί ηλεκτρομαγνητικής συμβατότητας.
  Με την εφαρμογή των εναρμονισμένων προτύπων : EN 60669-1, EN 60669-2-1

​

1. 2 κλέμες τροφοδοσίας Ν (ουδέτερος), L (φάση).
2. 1 κλέμα () για επικοινωνία με την κεντρική μονάδα ελέγχου (DM-8CHL).
3. 1 κλέμα () εξόδου ισχύος για το φορτίο.
4. Ασφάλεια με συρόμενη ασφαλειοθήκη (FUSE) για προστασία από βραχυκύκλωμα.

Τοποθέτηση του συστήματος σε μονοφασική εγκατάσταση

Τοποθέτηση του συστήματος σε τριφασική εγκατάσταση

Τοποθέτηση του συστήματος σε μονοφασική εγκατάσταση
με ηλεκτρονικά ballast φθορισμού ( τύπου 1 - 10V)
