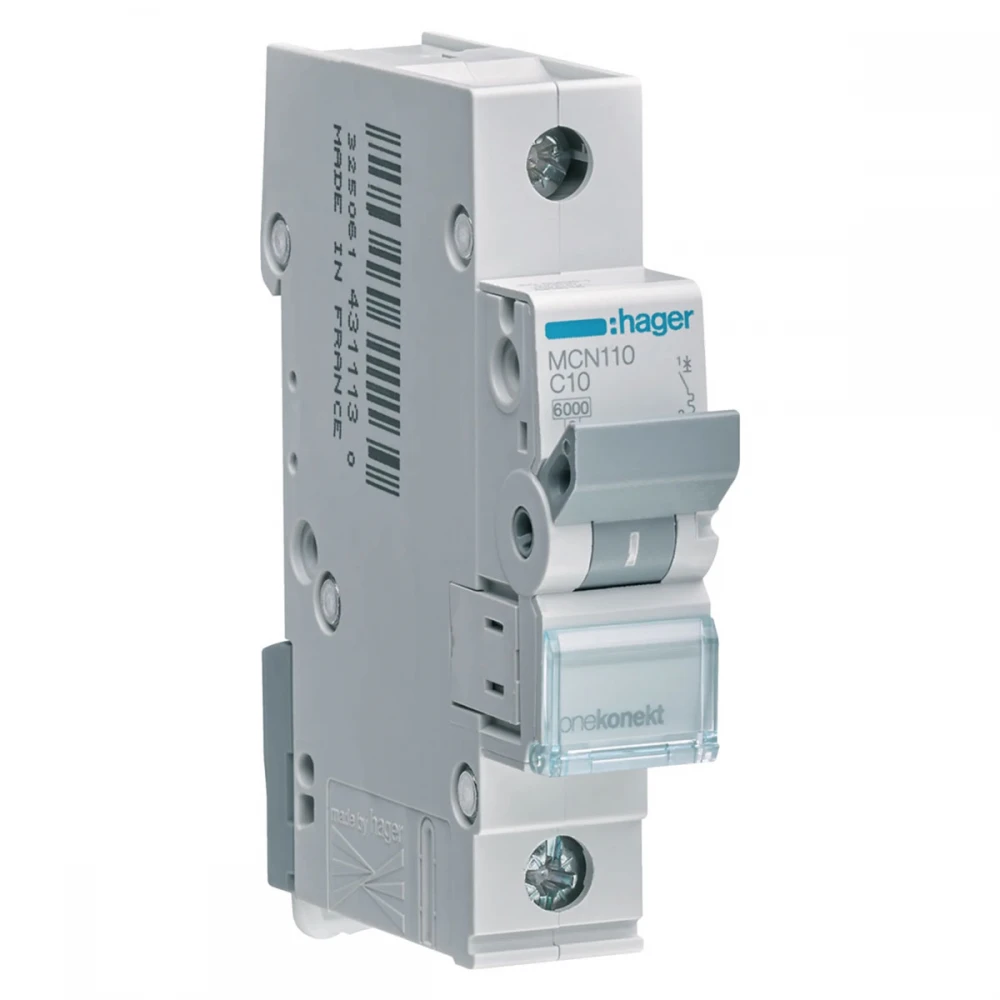

ΑΥΤΟΜΑΤΗ ΑΣΦΑΛΕΙΑ C 6KA 1X10Α - HAGER

• Ονομαστικό ρεύμα: 10 A
• Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn υπό 230 V AC σύμφωνα με το IEC 60898-1: 6 kA
• Ονομαστικό ρεύμα στους -15°C: 12,80 A
• Ονομαστικό ρεύμα στους -10°C: 12,54 A
• Ονομαστικό ρεύμα στους -5°C: 12,21 A
• Ονομαστικό ρεύμα στους 0°C: 11,91 A
• Ονομαστικό ρεύμα στους 5°C: 11,61 A
• Ονομαστικό ρεύμα στους 10°C: 11,31 A
• Ονομαστικό ρεύμα στους 15°C: 11,01 A
• Ονομαστικό ρεύμα στους 20°C: 10,72 A
• Ονομαστικό ρεύμα στους 25°C: 10,42 A
• Ονομαστικό ρεύμα στους 30°C: 10 A
• Ονομαστικό ρεύμα στους 35°C: 9,82 A
• Ονομαστικό ρεύμα στους 40°C: 9,52 A
• Ονομαστικό ρεύμα στους 45°C: 9,22 A
• Ονομαστικό ρεύμα στους 50°C: 9 A
• Ονομαστικό ρεύμα στους 55°C: 8,63 A
• Ονομαστικό ρεύμα στους 60°C: 8,33 A
• Ονομαστικό ρεύμα στους 65°C: 8,03 A
• Ονομαστικό ρεύμα στους 70°C: 7,73 A

• Πόλοι: 1P
• Καμπύλη: C

• Αριθμός στοιχείων: 1

• Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1: 6 kA
• Ονομαστική ροπή σύσφιξης άνω ακροδέκτη: 2,80 - 2,80 Nm
• Ονομαστική ροπή σύσφιξης κάτω ακροδέκτη: 2,80 - 2,80 Nm

• Ονομαστική τάση λειτουργίας Ue: 230 - 400 V
• Τύπος τροφοδοσίας τάσης: AC
• Ονομαστική τάση μόνωσης Ui: 500 V
• Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp: 4.000 V

• Συχνότητα: 50 - 60 Hz

• Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς: 1 - 35 mm²
• Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς: 1 - 25 mm²
• Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς: 1 - 25 mm²
• Διατομή εισόδου με βίδες, για μαζικούς αγωγούς: 1 - 35 mm²

Εγκατάσταση, τοποθέτηση

• Ονομαστική ροπή σύσφιξης: 2,80 - 2,80 Nm
• Τύπος κάτω σύνδεσης για υλικά ράγας: Δυνατότητα χρήσης διχαλωτών μπαρών
• Τύπος συνδέσεων για υλικά ράγας: Βιδωτοί ακροδέκτες
• Δυνατότητα τοποθέτησης 360°: Ναι

• Βαθμός προστασίας IP: IP20
• Συνθήκες χρήσης
• Βαθμός ρύπανσης σύμφωνα με το IEC 60664/IEC 60947-2: 2
• Κλάση περιορισμού ενέργειας I²t: 3
• Προστασία από υγρασία: Για όλα τα κλίματα
• Θερμοκρασία λειτουργίας: -25 - 70 °C

• Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In: 1,63 W
• Συνδεσιμότητα
• Τύπος σύνδεσης: Βιδωτοί ακροδέκτες
• Ευθυγράμμιση άνω σύνδεσης για υλικά ράγας: Ευθυγραμμισμένα τερματικά
• Ευθυγράμμιση κάτω σύνδεσης για υλικά ράγας: Ευθυγραμμισμένα τερματικά

• Ύψος: 83 mm
• Πλάτος: 17,50 mm
• Βάθος: 70 mm
